Advantech ACP-4320 leises 4U-Rackmount-Gehäuse

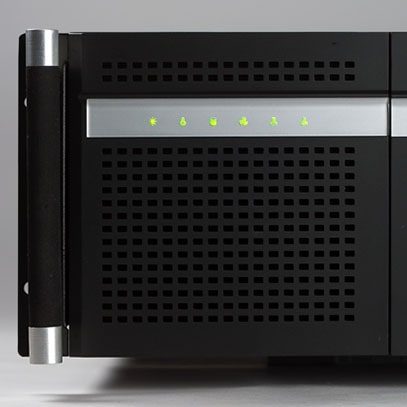

Das Advantech ACP-4320 4U Rackmount-Gehäuse ist ein leises Gehäuse mit zwei Hot-Swap SATA HDD-Einschüben. Das Gehäuse ist hochwertig verarbeitet, hat eine Tiefe von 479 mm und passt in jeden 19 Zoll (ca. 48 cm) Schrank rein. Von vorne ist das flache Gehäuse schlicht aufgebaut, auf den ersten Blick sieht man die Status LEDs und ein Schloss zum Abschließen, um unbefugten Zugriff zu verhindern.
Merkmale zu dem ACP-4320 Rackmount-Gehäuse

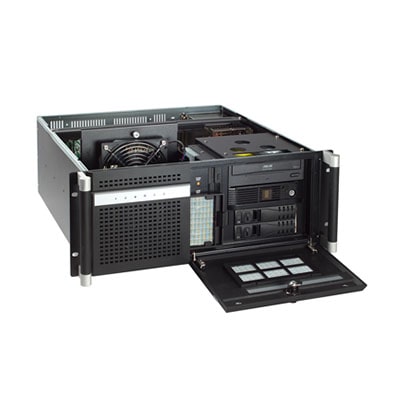

Die Vorderklappe vom ACP-4320 Rackmount-Gehäuse wird nach unten aufgeklappt, um auf die Schnittstellen des PC zuzugreifen. Auf der linken Seite findet man zwei USB 2.0 Anschlüsse. Die Festplatten sitzen auf einer Schiene für einen Schnellwechsel. Von hinten sind die Anschlüsse, das Mainboard zugänglich, um die herkömmlichen Geräte wie Maus, Tastatur usw. anzuschließen. Ein Laufwerk auf der rechten Seite für Software Installation oder ähnliches ist ebenfalls eingebaut. Die Status LEDs zeigen den aktuellen Status von der Stromversorgung, der Festplatten, Temperatur, Lüfter, LAN 1 und LAN 2 an. Des Weiteren besitzt das Gehäuse ein Alarm der bei Systemfehler ausgelöst wird, diesen kann man direkt an dem Gehäuse hinter der Vorderklappe deaktivieren.
Produktbilder
Produktmerkmale
- Unterstützt entweder ein ATX-Motherboard oder eine PICMG-Backplane mit bis zu 15 Steckplätzen
- Unterstützt zwei SATA-Hot-Swap-Festplatteneinschübe
- LED-Anzeigen und Alarmbenachrichtigung zur Erkennung von Systemfehlern
- Geräuscharme Systemlüfter
- Eingebautes intelligentes Systemmodul
- Abschließbar
- Kompakt & sehr leise
- 2x USB 2.0 Anschlüsse
- Alarm bei Fehler im System.

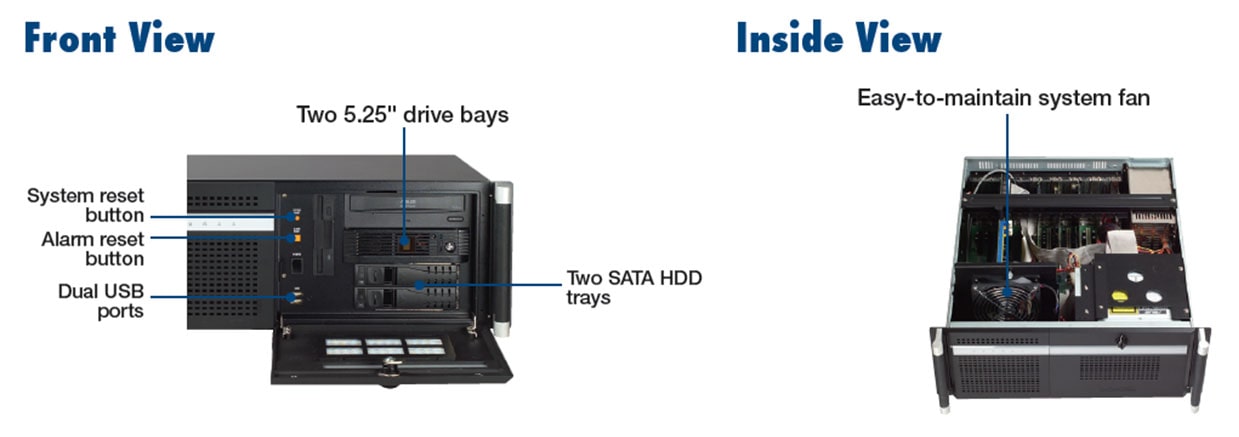

ACP-4320 Beschriftung

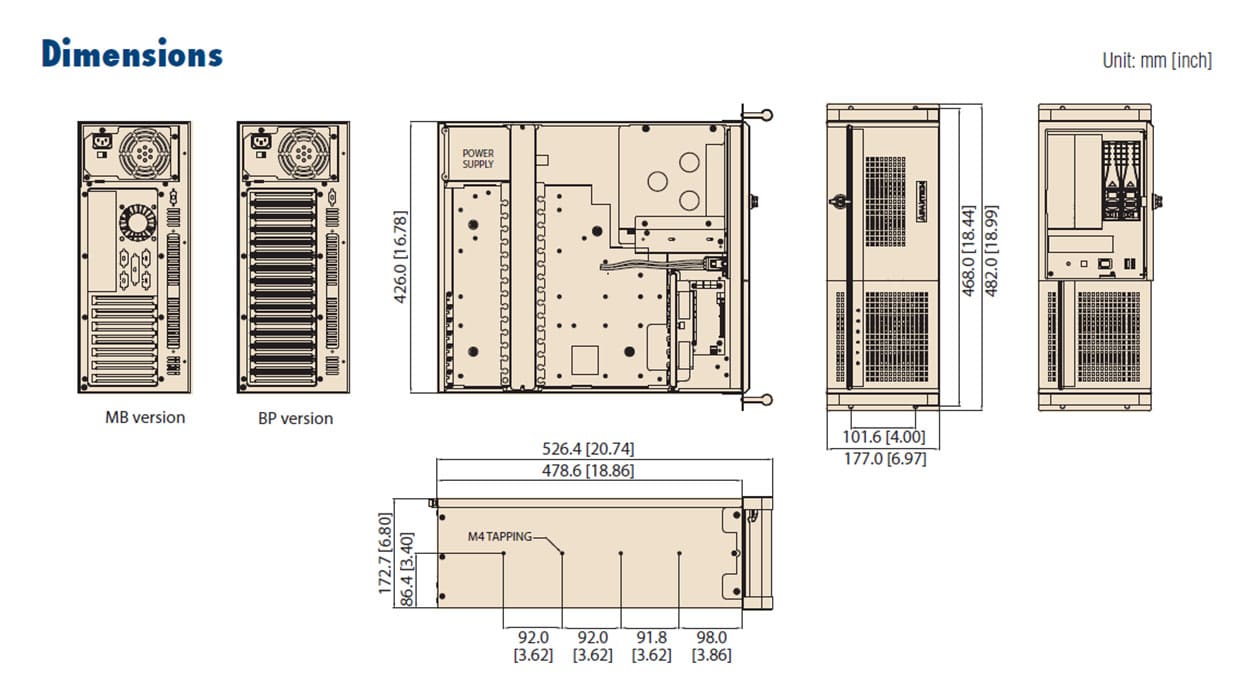

ACP-4320 Maße
ACP-4320 Spezifikationen
| Beschreibung | |
|---|---|
| 5.25" Schacht | 2 |
| 3.5" Schacht | 1 SATA Tray |
| Hot Swap | 2 (kompatibel mit 3,5"- oder 2,5"-Geräten) |
| Lüfter | 1(12 cm/82 CFM) + 1 (6cm / 28 CFM) |
| Luftfilter | Ja |
| Intelligenter Lüfter | Geschwindigkeit des Systemlüfters bezogen auf den Temperatursensor des Gehäuses oder die CPU-Temperatur Verfügbar mit ausgewählten Advantech MBs/CPU-Karten) |
| USB 2.0 | 2 |
| LEDs | Strom, HDD, Temperatur, Lüfter, LAN1 und LAN2 |
| Rückwand | Backplane-Version: Eine 9-polige D-Sub Öffnung, Motherboard-Version: Fünf 9-polige D-Sub-Öffnungen und eine 25-polige D-Sub-Öffnung |
| Intelligentes Systemmodul Hardware-Überwachung | CPU/Systemlüftergeschwindigkeit, CPU/Systemtemperatur (Nur Advantech AIMB-78X, PCE-51XX/71XX Mainboards können die CPU-Lüftergeschwindigkeit und Temperaturüberwachungsfunktion des intelligent System Module aktivieren) |
| Betriebstemperatur | 0 ~ 40 °C (32 ~ 104 °F) |
| Temeratur nicht im Betrieb | - 20 ~ 60 °C (-4 ~ 140 °F) |
| Maße | 482 x 177 x 479 mm (19" x 7.0" x 18.9") |
| Gewicht | 17.6 kg (38.7lb) |
ACP-4320 Bestellinforamtionen
| Teil-Nummer | Beschreibung |
|---|---|
| Backplane Version | |
| ACP-4320BP-00C | W/O PSU with ATX switch |
| Motherboard Version | |
| ACP-4320MB-00C | W/O PSU with ATX switch |
| ACP-4320MB-50C | W/PS8-500ATX-BB |
ACP-4320 Stromversorgungsoptionen
(Detaillierte Angaben zur Stromversorgung finden Sie in Kapitel 13)
| Teil-Nummer | 80 Plus grade | Watt | Typ | Input |
|---|---|---|---|---|
| PS8-300ATX-ZBE | Bronze | 300W | Single | AC 100 ~ 240 V (voller Bereich) |
| PS8-500ATX-BB | Bronze | 500W | Single | AC 100 ~ 240 V (voller Bereich) |
| PS8-700ATX-BB | Bronze | 700W | Singel | AC 100 ~ 240 V (voller Bereich) |
| RPS8-500ATX-GB | Gold | 500W | 1+1 Redundant | AC 100 ~ 240 V (voller Bereich) |
ACP-4320 Ersatzteile
| Teil-Nummer | Beschreibung |
|---|---|
| 1990001299 | Lüfterfilter 95 x 130 mm |
| 1990001298 | Türfilter 150 x 68 mm |
ACP-4320 optionales Zubehör
| Teil-Nummer | Beschreibung |
|---|---|
| IPC-DT-3120E | Mobiles Rack für die Umwandlung eines 3,5"-Laufwerksschachts in zwei 2,5"-SATA-Festplattenschächte |
| IPC-DT-5230E | Mobiles Rack zur Umwandlung von zwei 5,25" Laufwerksschächten in drei 3,5"-SATA-HDD-Schächte |
| 1700007351 | M Kabel SATA 7P/SATA 7P 40CM C=R 90/180 |
| 1700029268-01 | Stromkabel für GPU-Karte (zwei 4-polige 12V-Anschlüsse an einen 6+2-poligen PCIe-Stromanschluss) |
| 1700024754-01 | Stromkabel für GPU-Karte (Zwei B4P Molex Stecker auf einen 6+2-poligen PCIe-Stromanschluss) |
* Wenn Sie sich für die ASMB-7-Serie als System-Motherboard entscheiden, benötigen Sie 2 Stück rechtwinklige SATA-Kabel (PN: 1700007351) für den Hot-Swap Treiberschacht erforderlich.
* Wenn die GPU-Karte 2 Stromanschlüsse hat, verwenden Sie bitte 1700029268-01*1 + 1700024754-01*1; Wenn GPU-Karte mit 1 Stromanschluss, verwenden Sie bitte 1700029268-01.
* Nur Netzteile mit einer Leistung von 500W oder mehr unterstützen 1700029268-01 und 1700024754-01 für High-End-GPU-Karte.
