Advantech AIMB-787 Motherboard - LGA1200 10te Generation

Das Advantech AIMB-787 Motherbaord ist das aktuellste Modell 2021 die leistungsstarken Eigenschaften mit sich bringt. Dabei handelt es sich zum Beispiel um den LGA1200 Prozessorslot für die 10te Generation (i9 / i7 / i5 und i3) und einen Q470E Chipsatz. Die Arbeitsspeicher können bis zu 128 GB aufgerüstet werden, vorausgesetzt das Betriebssystem kann diese verarbeiten, das Betriebssystem kann direkt auf einer leistungsstarken / Schnellen M2 installiert werden um einen schnellen zugriff auf das Betriebssystem bekommen. Damit man hochauflösende Bilder auf den Monitor darstellen kann, bietet das AIMB-787 Industrie-Motherbaord den modernen Displayport Ausgang an. Zudem gibt es noch ausreichen USB-Anschlüsse, zwei davon sind USB 3.2, DVI-D, VGA, zwei Netzwerk Anschlüsse, Audio und serielle Schnittstelle.

Des Weiteren unterstützt das AIMB-787 Industrie-Motherbaord Intel vPro, AMT & TPM Technologie und Advantech iBMC remote out-of-band power Managment sulution auf DeviceOn. Eine CE und FCC Zertifizierung für das Motherbaord ist ebenfalls vorhanden und kann als PDF Dokument heruntergeladen werden.

Hinweis: Lagacy Plattform wird nicht unterstützt. Mehr zu den technischen Daten finden Sie weiter unten.

Produktbilder

Advantech AIMB-787 Motherboard

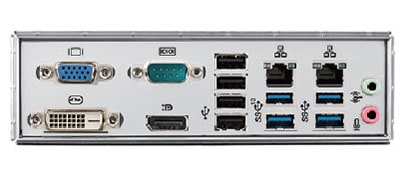

Advantech AIMB-787 Anschlüsse

Produktmerkmale

  • Intel® Core™ i9/i7/i5/i3 & Pentium®/Celeron® Prozessor der 10. Generation mit Q470E-Chipsatz
  • Vier DIMM-Sockel mit bis zu 128 GB DDR4 2933
  • Dreifach-Display DP/DVI-D/VGA
  • Dual-GbE-LAN
  • M.2, SATA RAID 0, 1, 5, 10, USB 3.2
  • Unterstützt Intel vPro, AMT & TPM Technologien
  • Advantech iBMC Remote-Out-of-Band-Power-Management-Lösung auf DeviceOn
  • Hinweis 1: Zur Aktivierung der Intel vPro- und TPM-Technologien ist ein TPM-Modul erforderlich.
  • Hinweis 2: Die Legacy-Plattform wird nicht unterstützt.

PDF Dokumente

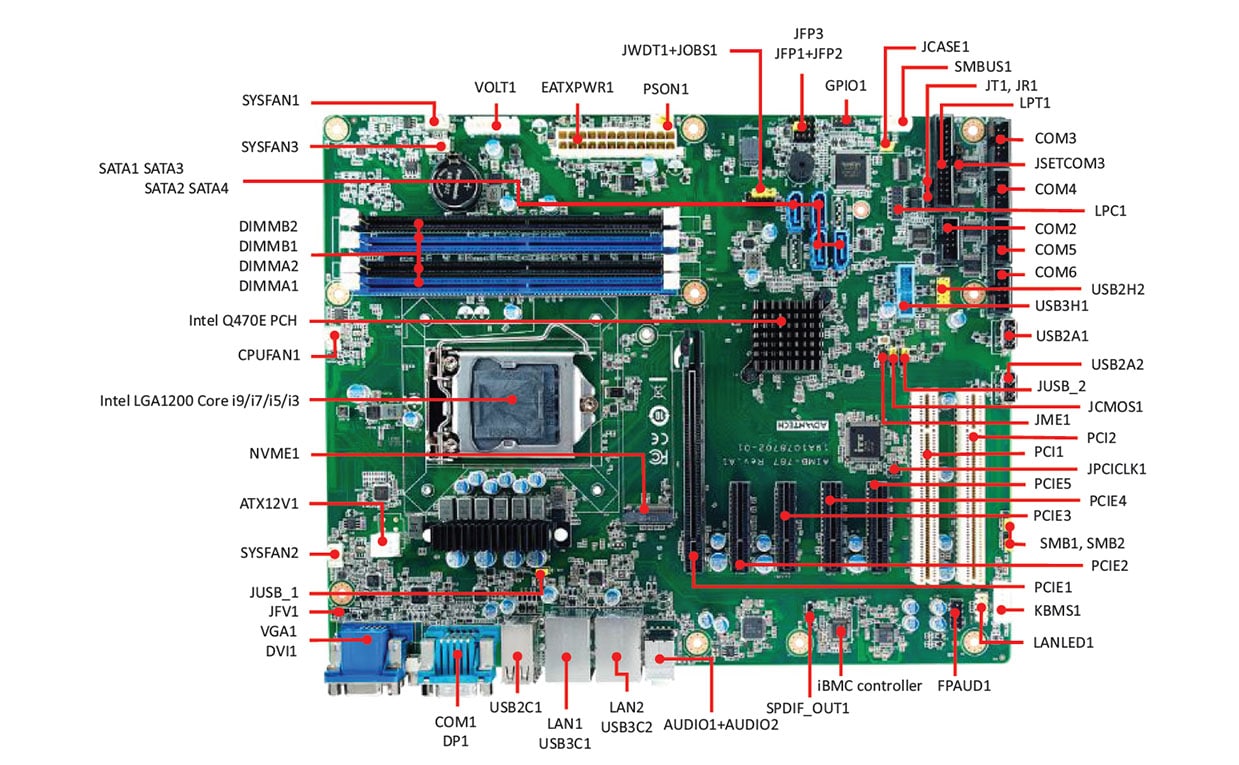

AIMB-787 beschriftung

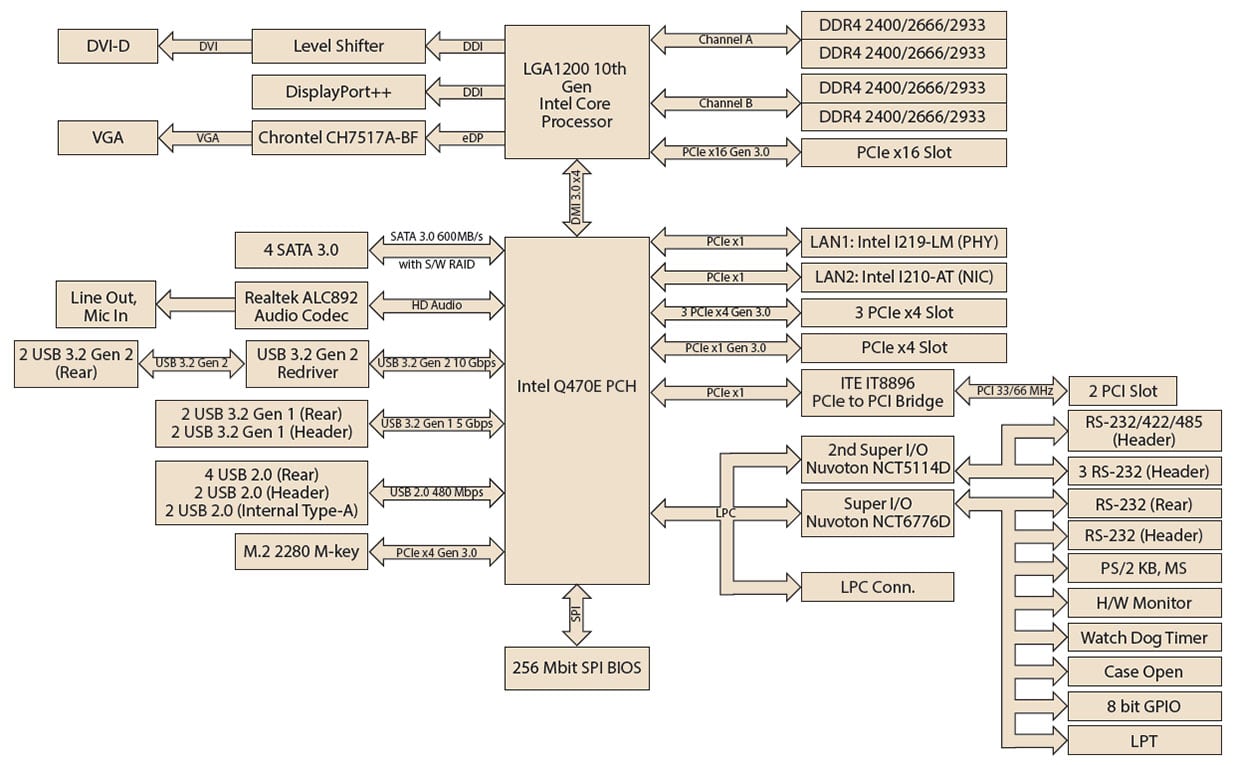

AIMB-787 blockschaltbild
AIMB-787 I/O-Ansicht

AIMB-787 Spezifikationen

Erweiterungssteckplatz PCI 2 (32-bit/33 MHz)
PCIe x4 (Gen 3) 4 (3 x link x4, 1 x link x1)
PCIe x16 (Gen 3) 1
Speicher Technologie Dual Channel (Non-ECC) DDR4 2400/2666/2933
Max Speicherkapazität 128 GB
Steckplätze 4 x 288-pin DIMM
Grafik Kontroller Intel HD Graphics
VRAM 1 GB maximaler gemeinsamer Speicher mit 2 GB und mehr installiertem Systemspeicher
Netzwerk Schnittstelle 10/100/1000 Mbps
Kontroller GbE LAN1: Intel I219-LM, GbE LAN2: Intel I210-AT (iBMC supported)
Anschluss 2 x RJ-45
SATA Maximale Datenübertragungsrate 600 MB/s
Kanal 4
RAID 0,1,5,10
I/O Anschlüsse VGA 1 (Auflösung bis 1920 x 1200 @ 60 Hz)
DVI-D 1 (Auflösung bis1920 x 1200 @ 60 Hz)
DisplayPort 1 (Auflösung bis 4096 x 2304 @ 60 Hz)
Netzwerk 2
USB 8 (2 x USB 3.2 Gen 2, 2 x USB 3.2 Gen 1, 4 x USB 2.0)
Audio 2 (Line-out, Mic-in)
Serial 1 (RS-232)
Interne Verbinder / Anschlüsse USB 6 (2 x USB 3.2 Gen 1 via header, 2 x USB 2.0 via header, 2 x USB 2.0 Type-A connector)
Serial 5 (4 x RS-232, 1 x RS-232/422/485)
SATA 4
M.2 1 (PCIe x4 M-key 2280 type)
Parallel 1
GPIO 8-bit
PS/2 KB/Maus 1 (Optische PS/2 KB/Maus-Kabel wird benötigt)
Physikalisch Merkmale Größe / Maße 304.8 x 244 mm (12″ x 9.6″)
