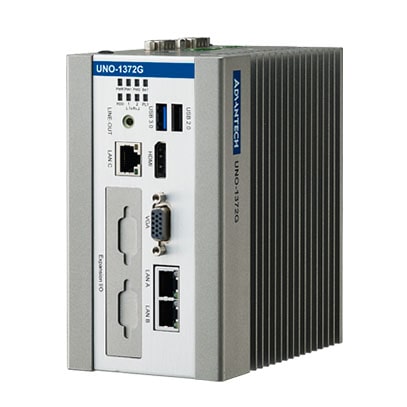

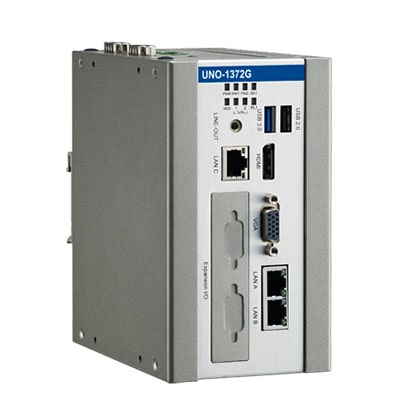

Advantech UNO-1372G | Din-Rail Automatisierungsrechner

Der UNO-1372G von Advantech ist ein Intel Atom Quad-Core DIN-Rail-Controller / Automatisierungsrechner. Dieser Controller verfügt über einen doppelten Stromeingang, der die Ausfallzeit verkürzt und die Betriebsleistung erhöht. Die Allzweck-Eingangs-/Ausgangsanschlüsse helfen Maschinenherstellern auch bei der Integration der direkten Steuerung von Start/Stopp-Inspektionen und der Anzeige von Inspektionsergebnissen. Der UNO-1372G ist außerdem mit der Advantech iDoor-Technologie ausgestattet, die dieses Produkt mit Hilfe von iDoor-Modulen zu einem Gateway-Controller, wie z. B. einer PoE-Karte oder einer isolierten seriellen Port-Karte, erweitern kann. Der UNO-1372G verfügt außerdem über 3 Gigabyte-LAN-Ports, 1 USB 3.0-Port, 2 COM-Ports und HDMI& VGA-Display-Ports für wichtige Upstream- und Downstream-Verbindungen, z. B. PoE in Verbindung mit einer IP-Kamera von iDoor.

Produktmerkmale

  • Intel® Atom E3845 1.91GHz Prozessor
  • 4GB DDR3L Speicher
  • 3 x GbE, 3 x USB, 2 x COM
  • 1 x VGA, 1 x HDMI, Audio
  • iDoor, mSATA, 2 x mPCIe, 1 x SATA
  • 4 x DI, 4 x DO, 1 x Stromanschluss
  • Kompakt mit lüfterlosem Design
  • Dualer Stromeingang
  • Austauschbare RTC-Batterie
  • Digitale E/A mit Isolationsschutz
  • Unterstützt MRAM von iDoor Technology
  • LAN-Redundanz (Teaming)
UNO-1372G - maße
UNO-1372G - Montage

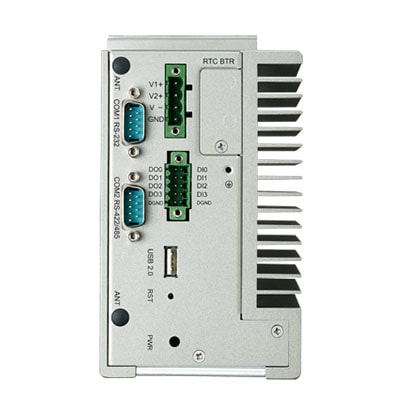

UNO-1372G - i/o übersicht

Spezifikationen

Zertifizierung CE, FCC, UL, CCC, BSMI
Abmessungen (B x T x H) 85 x 139 x 152 mm (3,3″ x 5,5″ x 6,0″)
Formfaktor Kleine Größe
Gehäuse Aluminium-Gehäuse
Montage DIN-Schiene, Wandmontage
Gewicht (netto) (netto) 1.6kg (3.5lbs)
Strombedarf 9~36VDC (empfohlen 12/24 VDC)
Leistungsaufnahme 24 W (typisch), 50 W (maximal)
OS-Unterstützung
Microsoft® Windows 7/8/10, WES7, AdvLinux
BIOS AMI UEFI 128Mbit Flash BIOS
Prozessor Intel Atom E3845 1,91GHz, 2MB L2 Cache, Integrierter Intel SoC-Chipsatz
Speicher Eingebaut 4GB DDR3L 1333 MHz (bis zu 8GB)
Grafik-Engine Intel® HD-Grafik
Ethernet LAN A, B: Intel® i210-IT GbE, 802.1Qav, 802.1AS, 802.3az
LAN C: Realtek RTL8111E GbE
LED-Anzeigen LEDs für Power, Batterie, LAN (Aktiv, Status), COM (Tx/Rx),
HDD- und Programmierer-LED
Speicher Ein Laufwerksschacht für SATA 2,5″ HDD (Kompatibel mit 9,5mm Höhe HDD)
Erweiterung 2 x Full-size mPCIe-Steckplatz E/A
LAN-Anschlüsse 3 x RJ45, 10/100/1000 Mbps IEEE 802.3u 1000BASE-T Fast
USB-Anschlüsse 3 x USB-Anschlüsse (2 x USB2.0, 1 x USB 3.0)
Isolierte DIO 4-Kanal-Digital-Eingang, 4-Kanal-Digital-Ausgang (2500 VDC)
Sromanschluss 1 x 4 Pins, Klemmleiste zur Unterstützung von zwei Stromeingängen
Serielle Schnittstellen 1 x RS-232, DB9, 50bps~115,2kbps
1 x RS-422/485, DB9, automatische Flusskontrolle, 50bps~115,2kbps
Display / Anschlüsse
1 x VGA, unterstützt 1920 x 1080 @ 60Hz 24bpp
1 x HDMI 1.4a, unterstützt 1920 x 1080 @ 60Hz 24bpp
Audio Line-Out
Betriebstemperatur – 20 ~ 60°C (-4 ~ 140°F) @ 5 ~ 85% RH mit 0,7m/s Luftstrom (Industrie-SSD)
Lagertemperatur – 40 ~ 85°C ( -40 ~ 185°F)
Relative Luftfeuchtigkeit 95% RH @ 40°C, nicht kondensierend
Schockschutz Betrieb IEC 60068-2-27, 50G, Halbsinus, 11ms
Vibrationsschutz Betrieb IEC 60068-2-64, 5Grms, zufällig, 5 ~ 500Hz, 1 Std./Achse
Schutzart IP40
