Advantech ACP-4020 Rackmount-Gehäuse

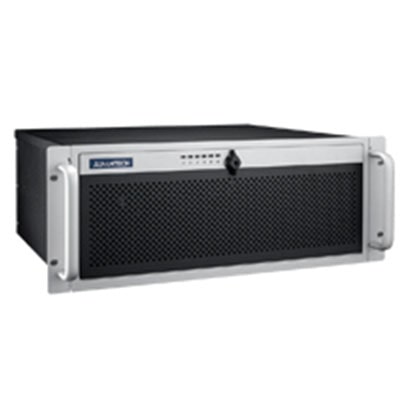

Das Advantech ACP-4020 4U Rackmount-Gehäuse ist perfekt für Half-Size-SBC oder ATX/MicroATX-Motherboards geeignet. Das Gehäuse ist hochwertig verarbeitet, hat eine geringe Tiefe von 348 mm und passt in jeden 19 Zoll (ca. 48 cm) Schrank rein. Von vorne ist das flache Gehäuse schlicht aufgebaut, auf den ersten Blick sieht man die Status LEDs und ein Schloss zum Abschließen, um unbefugten Zugriff zu verhindern. Durch zwei Griffe lässt sich das Gehäuse schnell und einfach aus einem Schrank ein und wieder ausbauen.
Merkmale zu dem ACP-4020 Rackmount-Gehäuse

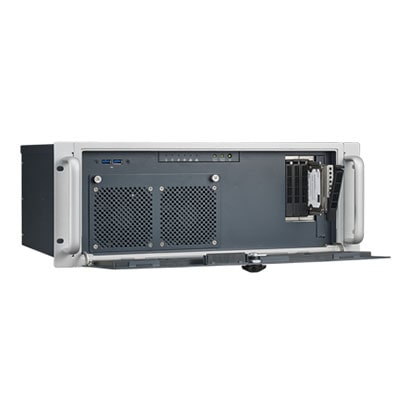

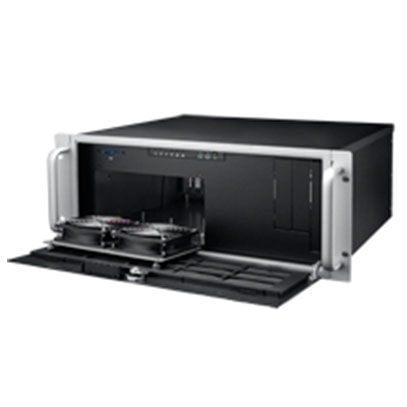

Die Vorderklappe vom ACP-4020 Rackmount-Gehäuse wird nach unten aufgeklappt, um auf die Schnittstellen des PC zuzugreifen. Auf der linken Seite findet man zwei USB 3.0 Anschlüsse, direkt darunter die Lüfterklappe für schnelle Wartungsarbeiten. Die Festplatten sitzen auf einer Schiene für einen Schnellwechsel auf der rechten Seite. Von hinten sind die Anschlüsse, das Mainboard zugänglich, um die herkömmlichen Geräte wie Maus, Tastatur usw. anzuschließen. Ein externes Laufwerk kann für Softwareinstallation oder ähnliches über die USB Schnittstelle angeschlossen werden. Die Status LEDs zeigen den aktuellen Status von der Stromversorgung, der Festplatten, Temperatur, Lüfter, LAN 1 und LAN 2 an.
Das Advantech Gehäuse gibt es in drei Ausführungen ACP-4020BP-50B, ACP-4020MB-30B und ACP-4020MB-50B, beide unterscheiden sich hauptsächlich in der Stromversorgung, siehe weiter unten unter Spezifikationen.

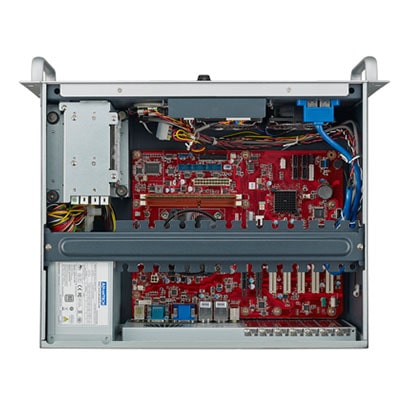

Produktbilder
Produktmerkmale
- Kompaktes 4U-Rackmount-Gehäuse mit einer Tiefe von nur 348 mm
- Unterstützt 14-Slot-BP für Half-Size-SBC oder ATX/MicroATX-Motherboards
- Stoßsicherer Festplattenschacht für ein internes 2,5″-Laufwerk und zwei von vorne zugängliche 3,5″-Laufwerke sowie ein optisches Slim-Laufwerk
- Unterstützt ein 80plus-Netzteil
- Von vorne zugängliche Systemlüfter
- LED-Anzeigen und akustische Alarmmeldungen zur Erkennung von Systemfehlern
- Intelligente Drehzahlregelung für Systemlüfter
- Fernverwaltung (mit SUSIAccess 2.1)

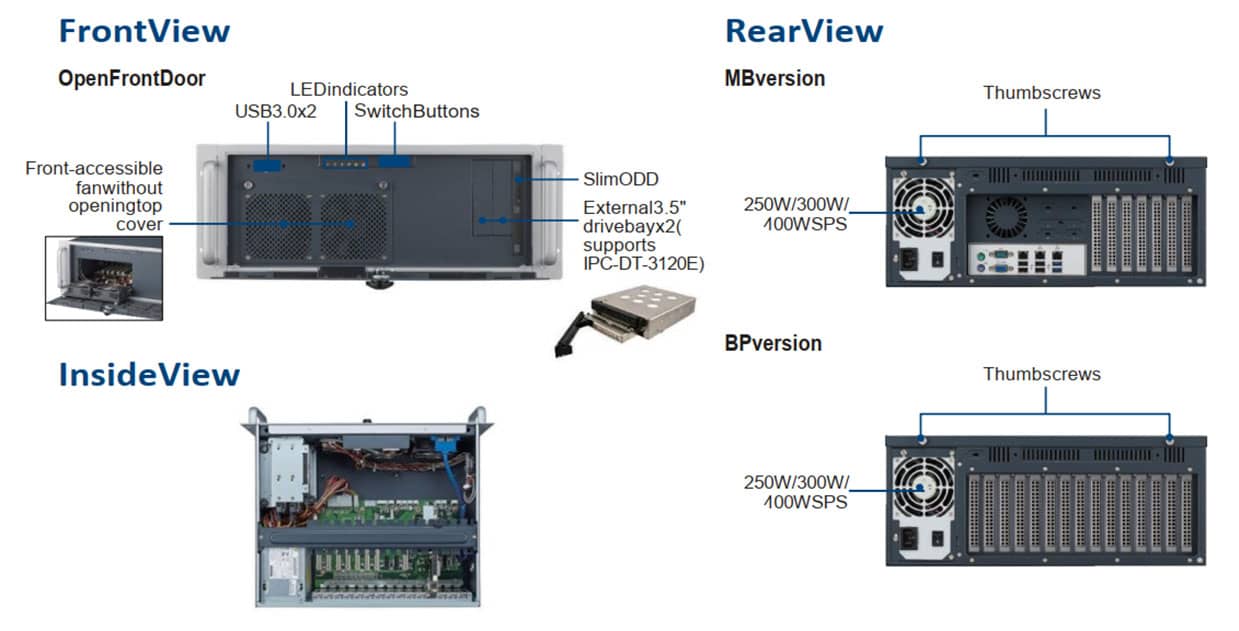

ACP-4020 Beschriftung

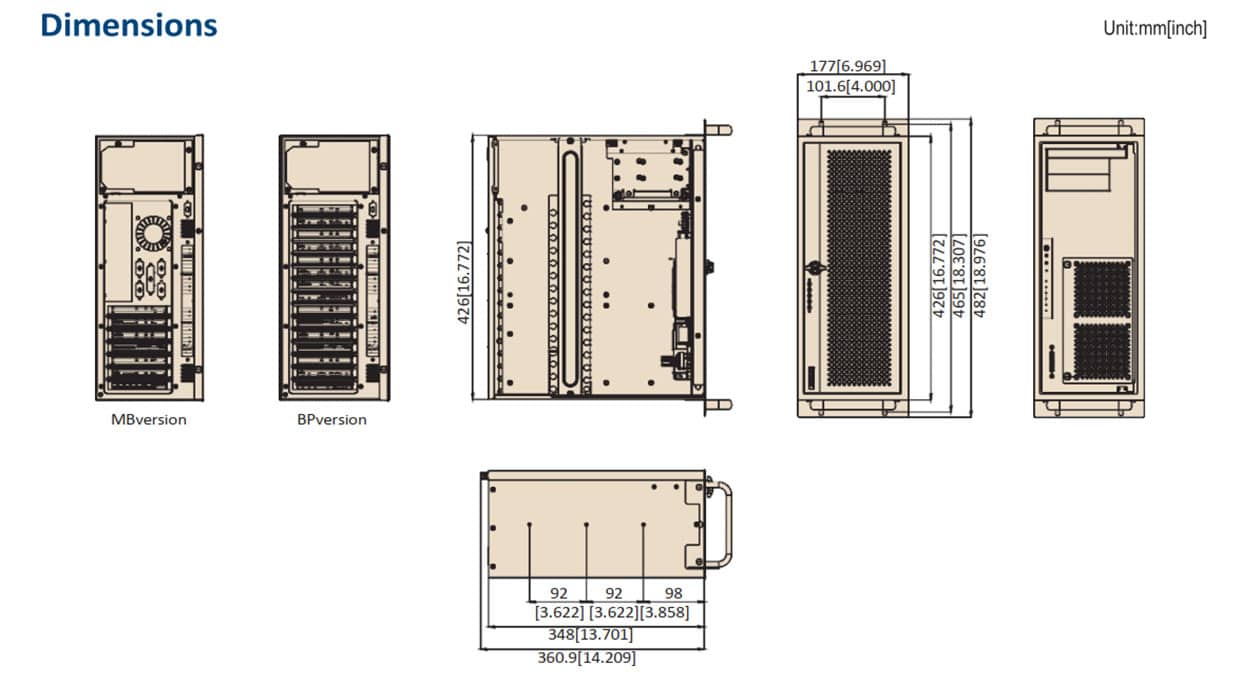

ACP-4020 Maße
ACP-4020 Spezifikationen
| ACP-4020BP-50B | ACP-4020MB-30B | ACP-4020MB-50B | |
|---|---|---|---|
| Formfaktor | 4U Rackmount | 4U Rackmount | 4U Rackmount |
| USB 3.0 | 2 | 2 | 0 |
| Stromversorgung | 500W (Single) | 300W (Single) | 500W (Single) |
| Air Filter | Ja | Ja | Ja |
| Lüfter | 2 (9 cm / 52 CFM) | 2 (9 cm / 52 CFM) | 2 (9 cm / 52 CFM) |
| Betriebs-Temperatur | 0 ~ 40° C (32 ~ 104° F) (Operational humidity: 40° C @ 85% RH Non-Condensing) | 0 ~ 40° C (32 ~ 104° F) (Operational humidity: 40° C @ 85% RH Non-Condensing) | 0 ~ 40° C (32 ~ 104° F) (Operational humidity: 40° C @ 85% RH Non-Condensing) |
| Nicht-Betriebstemperatur | -20 ~ 60° C (-4 ~ 140° F) and 40° C @ 95% RH Non-Condensing | -20 ~ 60° C (-4 ~ 140° F) and 40° C @ 95% RH Non-Condensing | -20 ~ 60° C (-4 ~ 140° F) and 40° C @ 95% RH Non-Condensing |
| Schock im Betrieb | 10 G (with 11 ms duration, half sine wave) | 10 G (with 11 ms duration, half sine wave) | 10 G (with 11 ms duration, half sine wave) |
| Betriebsschwingungen (5 ~ 500 Hz) | 1 Grms | 1 Grms | 1 Grms |
| Nicht-operative Vibration (5 ~ 500 Hz) | 2 Grms | 2 Grms | 2 Grms |
| Gewicht | 8.5 kg (18.7 lb) | 8.5 kg (18.7 lb) | 8.5 kg (18.7 lb) |
| Abmessungen (B x H x T) | 482 x 177 x 348 mm (19'' x 7.0'' x 13.7'') | 482 x 177 x 348 mm (19'' x 7.0'' x 13.7'') | 482 x 177 x 348 mm (19'' x 7.0'' x 13.7'') |
| Schlankes ODD | 1 | 1 | 1 |
| 2,5" Intern | 1 | 1 | 1 |
| 3,5" Extern Bay | 2 | 2 | 2 |
| Hot-Swap-Laufwerksschacht | Nein | Nein | Nein |
| LED-Anzeige | Strom, HDD, Temperatur, Lüfter, LAN1 und LAN2 | Strom, HDD, Temperatur, Lüfter, LAN1 und LAN2 | Strom, HDD, Temperatur, Lüfter, LAN1 und LAN2 |
ACP-4020 Bestellinforamtionen
| Teil-Nummer | Stromversorgung | 80 Plus grade | Stromversorgungsart | Watt | Switch |
|---|---|---|---|---|---|
| Backplane Version | |||||
| ACP-4020BP-50B | PS8-500ATX-BB | Bronze | Single | 500W | ATX |
| Motherboard Version | |||||
| ACP-4020MB-30B | PS8-300ATX-ZBE | Bronze | Single | 300W | ATX |
| ACP-4020MB-50B | PS8-500ATX-BB | Bronze | Single | 500W | ATX |
| ACP-4020MB-70B | PS8-700ATX-BB | Bronze | Single | 700W | ATX |
