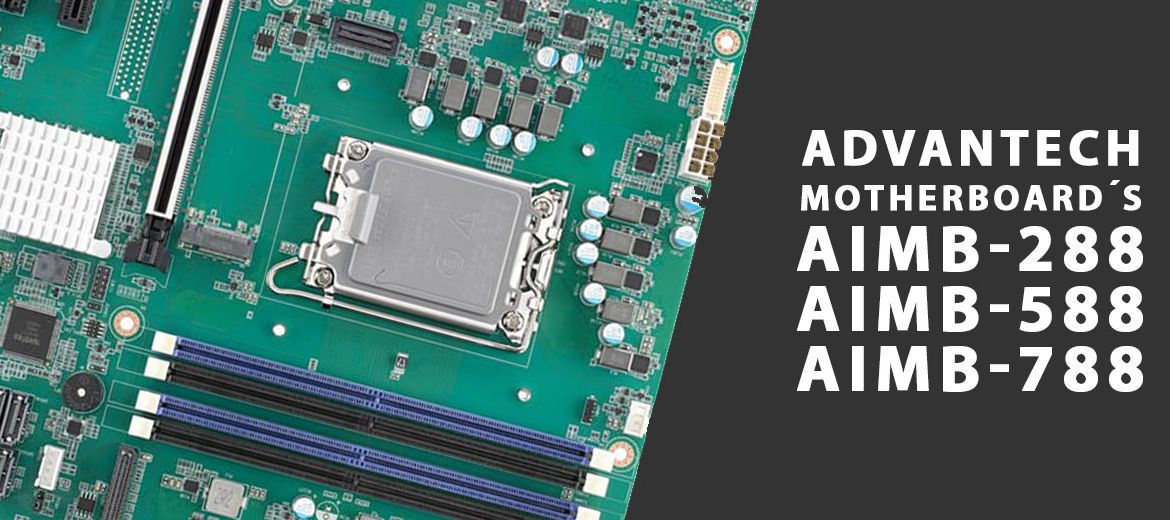

Advantech Industrie-Motherboards mit LGA1700 12. Generation Unterstützung

Bei industriellen Motherboards spielt Intel die traditionellen Stärken aus. Die modernsten Technologien der PC-Architektur werden beim Chipsatz LGA1700 für die 12. Generation von Intel-Prozessoren gebündelt und von Advantech für die Industrie zu Ende gedacht und zu einem Produkt im ATX-Format konzeptioniert. Dieses Produkt ist das AIMB-788 – Industrie-Motherboard, welches sich für verschiedene Einsätze in Industrieanlagen, Industrie-Gateways, Scada-Stationen sowie allgemeint in Fabrik- und Maschinenautomatisierung aber auch in Rechenzentren, Einzelhandel Digital Signage Lösungen und Verkaufsautomaten eignet. Gleichzeitig wurden das AIMB-588 Motherboard im MicroATX-Format und das AIMB-288E im Mini-ITX Format für die 12. Generation von Intel-Prozessoren von Advantech auf den Markt gebracht, um sich den verschiedensten Marktanforderungen gerecht zu werden.

Erfahren Sie weiter in unserem Blog-Artikel was die genaue Ausstattung des Boards und die Vorteile der 12 Generation von Intel Core Prozessoren sind

Alder Lake Prozessoren der 12 Generation von Intel

Der Hauptvorteil der neuen Intel Core Prozessoren der 12. Generation ist ihre Ausstattung mit einer Hybridarchitektur. Diese hat bis zu acht Performance-Kerne (sog. P-Kerne) und bis zu acht Effizienz-Kerne (sog. E-Kerne). Während die P-Kerne für die Arbeitslasten und Leistungsspitzen intelligent angesteuert werden, verwalten die E-Kerne die Hintergrundaufgaben. Im Vergleich mit den Prozessoren der 10. Generation von Intel erreicht die Hybridarchitektur bei der Single-Thread-Leistung bis zu 1,36-fachen Leistungswerte bei Sing-Thread-Tests und bis zu 1,35-fachen Leistungswerte bei Multi-Thread-Tests. Darüber hinaus wird Time Sensitive Networking (TSN) unterstützt, sodass sich die CPU für Echtzeit-Anwendungen eignet. Dies ist eine häufige Anforderung im industriellen Shopfloor da sicherheitskritische Anwendungen (z. B. Personensicherheit) oder auch Automatisierung zur Erfüllung mancher Qualitätsanforderungen bestimmte fest definierten Zeitobergrenzen benötigen. Dafür müssen alle Komponenten inkl. der CPU die Zeit messen können.

Eigenschaften des ATX-Industrie-Motherboards AIMB-788

Das ATX-Motherboard AIMB-788 eignet sich für eine Vielzahl von Anwendungen in der industriellen Automatisierung und Videoüberwachung und wird von Advantech mit bewährter Qualität und langfristigem Support angeboten. Es kann in gewöhnlichen Tower-PCs oder auch in 19Zoll Rack-Systemen mit 2-4 Höheneinheiten eingesetzt werden. Das Motherboard hat folgende Ausstattung:

• Intel Core i9/i7/i5/i3/Celeron/Pentium Prozessoren der 12. Generation
• Bis zu 16 Kerne / 24 Threads
• 7x PCIe/PCI-Erweiterungssteckplätzen (einschließlich 1x PCIe x16 Gen 4 und bis zu 3x PCIe x4 Gen 3)
• 1x M.2 (NVMe), PCIe x4 M-key 2280 Typ NVMe Speicher
• 4x SATA-Anschlüsse
• 2x x USB 3.2 Gen 2, 10 Gbit/s
• Bis zu 128 GBDDR4-3200 Speicher
• 0-Modul
• HDMI/Displayport für bis zu 4K Auflösung und VGA mit bis zu 1920×1200 Auflösung
• Betriebstemperatur bis zu 60 ° C
• Optimierte Lüftersteuerung für geräuscharmes Design
• Out-of-Band-Verwaltung bei abgestürztem Betriebssystem

Eigenschaften des MicroATX-Industrie-Motherboards AIMB-588

Das MicroATX-Motherboard AIMB-588 eignet sich ebenfalls sowohl für 19Zoll IPC Gehäuse, als auch für die Wandmontage-IPC-Gehäuse. Es verfügt über die gleiche Leistung wie das AIMB-788 Motherboard und eignet sich somit ebenfalls für eine Vielzahl von industriellen Anwendungen. Es hat lediglich kleinere Abmessungen (244mm x 244mm) bietet aber erstaunlich viele Anschlüsse und Schnittstellen:

• Intel Core i9/i7/i5/i3/Celeron/Pentium Prozessoren der 12. Generation
• Bis zu 16 Kerne / 24 Threads
• 4x PCIe-Steckplätze (einschließlich 1x PCIe x16 Gen5, 1x PCIe x4 Gen4 und 1x PCIe x4 Gen3)
• 8x SATA-Anschlüsse
• 5x USB 3.2 Gen 2, 1x USB 3.2 Gen 1, 10 Gbit/s
• Bis zu 128 GBDDR5-4400 Speicher
• 0-Modul
• HDMI/2xDisplayport für bis zu 4K Auflösung
• Betriebstemperatur bis zu 60 ° C
• Optimierte Lüftersteuerung für geräuscharmes Design
• Out-of-Band-Verwaltung bei abgestürztem Betriebssystem

Eigenschaften des ThinAI-Industrie-Motherboards AIMB-288E

Das ThinAI-Motherboard AIMB-288E hat noch kleinere Dimensionen (170mm x 190mm) bringt aber dafür eine grafische Wucht in der Gestalt einer NVIDIA Quadro T1000 für anspruchsvolle grafische Anwendungen mit. Damit lassen sich KI-Anwendungen in der Maschinennähe genauso wie grafische Simulationen mühelos bewältigen. Dazu gibt es eine ausreichende Anzahl von Schnittstellen und Anschlüssen:

• Intel Core i9/i7/i5/i3/Celeron/Pentium Prozessoren der 12. Generation
• Bis zu 16 Kerne / 24 Threads
• 4x PCIe-Steckplätze (einschließlich 1x PCIe x16 Gen5, 1x PCIe x4 Gen4 und 1x PCIe x4 Gen3)
• 1x SATA-Anschlüsse
• 4x USB 3.2 Gen 2, 10 Gbit/s
• Bis zu 64 GBDDR5-4800 Speicher
• 0-Modul
• 2xDisplayport/1xeDisplayPort für bis zu 4K Auflösung
• Betriebstemperatur bis zu 60 ° C
• Optimierte Lüftersteuerung für geräuscharmes Design
• Out-of-Band-Verwaltung bei abgestürztem Betriebssystem

Das TPM-Modul (Trusted Platform Module) schützt die Hardware vor Manipulationen. Das Modul kann im BIOS verwaltet werden und ist ein notwendiger Bestandteil der Sicherheitsarchitektur von Microsoft Betriebssystem Windows 11.

Die Produkte sind auch lieferbar. Kontaktieren Sie uns zwecks Beratung und aktuellen Lieferzeiten. Als zertifizierter Advantech-Partner stehen wir für umfangreiche und kompetente Beratung bereit.
